单缸圆锥破碎机是用来破碎石头的一种利器，而且型号多，产量范围大，可用于粗破，也可用于细破。一般作为中碎设备或者粗碎设备来使用。单缸圆液压圆锥破可以和其它配合使用。比如和VSI立式制砂机配合使用，用来生产机制砂，这是一个常用的搭配。
设备列表：
单缸圆锥破两台
VSI制砂机两台
颚破一台
皮带输送机若干

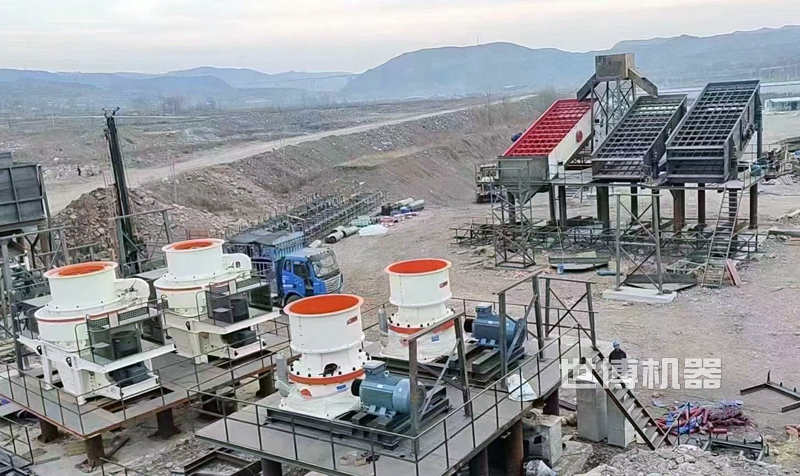

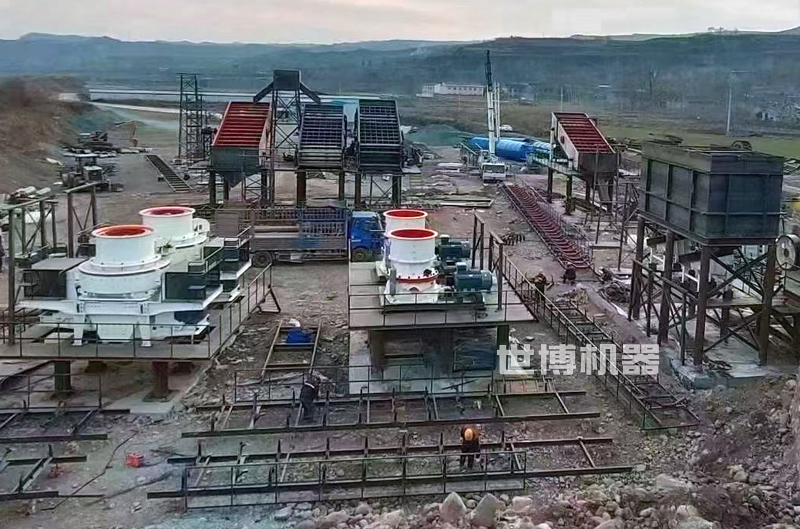

世博机器为客户订定的制砂生产线
世博机器为客户订定的制砂生产线
世博机器生产的单缸圆锥破就有七八个型号，每个型号中又包括三四个小分类，有粗，中，细，超粗，超细等等区别。可用于不同的客户要求。
| 型号 | 腔型 | 最大进料口尺寸(mm) | 最小排料口尺寸(mm) | 生产能力(t/h) | 最大装机功率(kw) |
| SH420 | S1(超粗) | 240 | 22 | 85-170 | 90 |
| S2(中粗) | 200 | 19 | 70-130 | ||
| SH420 | H1(细) | 135 | 10 | 45-130 | |
| H2(中细) | 65 | 8 | 35-80 | ||
| H3(超细) | 38 | 4 | 27-60 | ||
| SH430 | S1(超粗) | 360 | 25 | 120-345 | 160 |
| S2(中粗) | 300 | 22 | 105-305 | ||
| S3(粗) | 235 | 19 | 90-275 | ||
| SH430 | H1(细) | 185 | 13 | 60-210 | |
| H2(中细) | 90 | 10 | 65-165 | ||
| H2(超细) | 50 | 6 | 48-105 | ||
| SH440 | S1(超粗) | 450 | 35 | 255-605 | 250 |
| S2(中粗) | 400 | 29 | 215-515 | ||
| S3(粗) | 300 | 25 | 190-490 | ||
| SH440 | H1(细) | 215 | 16 | 110-395 | |
| H2(中细) | 110 | 13 | 115-340 | ||
| H2(超细) | 70 | 8 | 90-225 | ||
| SH660 | S1(超粗) | 560 | 41 | 355-1050 | 315 |
| S2(中粗) | 500 | 38 | 305-895 | ||
| SH660 | H1(细) | 275 | 16 | 170-665 | |
| H2(中细) | 135 | 16 | 190-505 | ||
| H2(超细) | 65 | 13 | 205-320 |
| 型号 | SH420 | SH430 | SH440 | SH660 | |||||||
| 腔型 | S1(超粗) | S2(中粗) | S1(超粗) | S2(中粗) | S3(粗) | S1(超粗) | S2(中粗) | S3(粗) | S1(超粗) | S2(中粗) | |
| 紧边排料口尺寸 | 19 | 70 | 90 | ||||||||
| 22 | 85 | 75-95 | 105 | 95-125 | |||||||
| 25 | 90-115 | 80-130 | 120 | 115-145 | 105-170 | 190 | |||||
| 29 | 100-160 | 90-115 | 135-175 | 125-200 | 115-220 | 215 | 205-270 | ||||
| 32 | 105-170 | 95 | 140-230 | 130-255 | 120-235 | 230-300 | 220-345 | ||||
| 35 | 110-145 | 150-295 | 140-270 | 125-250 | 255 | 245-385 | 230-435 | ||||
| 38 | 115 | 160-310 | 145-285 | 135-265 | 270-355 | 260-485 | 245-465 | 305 | |||
| 41 | 170-330 | 155-305 | 140-275 | 285-450 | 270-515 | 260-490 | 335 | 320-420 | |||
| 44 | 175-345 | 165-265 | 150-245 | 300-565 | 285-450 | 270-430 | 350-460 | 340-620 | |||
| 48 | 190-310 | 175 | 160 | 320-605 | 305-400 | 290-380 | 375-590 | 360-755 | |||
| 51 | 195-260 | 335-525 | 300 | 305 | 390-720 | 375-790 | |||||
| 54 | 205 | 350-460 | 410-860 | 395-825 | |||||||
| 60 | 445-930 | 425-895 | |||||||||
| 64 | 465-980 | 450-825 | |||||||||
| 70 | 500-1050 | 480-635 | |||||||||
| 76 | 535-985 | ||||||||||
| 型号 | SH420 | SH430 | SH440 | SH660 | SH870 | SH890 | |||||||||||||
| 腔型 | H1(细) | H2(中细) | H2(超细) | H1(细) | H2(中细) | H2(超细) | H1(细) | H2(中细) | H2(超细) | H1(细) | H2(中细) | H2(超细) | H1(细) | H2(中细) | H2(超细) | H1(细) | H2(中细) | H2(超细) | |
| 紧边排料口尺寸 | 4 | 27-35 | |||||||||||||||||
| 6 | 30-50 | 48-80 | |||||||||||||||||
| 8 | 35-45 | 31-55 | 50-85 | 90-135 | |||||||||||||||
| 10 | 45 | 38-75 | 32-80 | 65-85 | 53-90 | 95-180 | 364-420 | ||||||||||||
| 13 | 50-85 | 40-80 | 35-50 | 68-110 | 70-135 | 56-100 | 115-190 | 100-195 | 205-295 | 280-405 | 395-532 | ||||||||
| 16 | 52-95 | 45-75 | 38 | 75-150 | 75-145 | 60-104 | 110-200 | 120-280 | 110-120 | 170 | 190-295 | 220-320 | 304-517 | 426-574 | |||||
| 19 | 58-100 | 50-60 | 80-165 | 80-155 | 65-105 | 120-280 | 100-300 | 115-225 | 185-340 | 205-440 | 235-300 | 400-563 | 328-558 | 458-616 | |||||
| 22 | 60-105 | 85-175 | 85-165 | 70-95 | 125-295 | 140-320 | 125-240 | 195-440 | 215-470 | 250--290 | 448-588 | 428-786 | 352-598 | 552-613 | 489-658 | ||||
| 25 | 63-115 | 90-185 | 90-155 | 75 | 135-315 | 150-340 | 135-255 | 210-465 | 230-500 | 477-849 | 455-836 | 376-639 | 480-640 | 587-1043 | 520-700 | ||||
| 32 | 75-130 | 100-210 | 100 | 155-360 | 170-285 | 150-210 | 235-550 | 265-505 | 544-968 | 519-953 | 400-680 | 547-1277 | 669-1189 | 593-798 | |||||
| 38 | 110-210 | 170-390 | 185 | 260-605 | 290-405 | 601-1070 | 573-1054 | 455-775 | 605-1411 | 739-1314 | 655-882 | ||||||||
| 44 | 185-385 | 285-665 | 658-1172 | 628-1154 | 503-728 | 662-1546 | 810-1440 | 718-883 | |||||||||||
| 51 | 315-515 | 725-1291 | 692-1271 | 551-669 | 730-1702 | 892-1586 | 790 | ||||||||||||
| 57 | 782-1393 | 746-1372 | 787-1837 | 962-1604 | |||||||||||||||
| 64 | 849-1512 | 810-1248 | 854-1994 | 1045-1393 | |||||||||||||||
| 70 | 906-1331 | 865-1098 | 912-2128 | 1115 | |||||||||||||||
S单缸液压圆锥破碎机所有型号与参数
筛分式振动给料机先把碎料筛出，大块经过颚破破碎一次之后送到料堆，细料和土石掉在右边的一条输送带上，送到振动筛进行筛分。目的是把土和小块料分开。
筛分出来的细料，用输送带送到了单缸圆锥破的底部，和它的出料混在一起。共同送走。
而另一边，颚破处理后的料堆，有振动给料机均匀的送到了另一条皮带上，然后送到单缸圆锥破，进行二次破碎。
单缸圆锥破两台并联，可提高一倍产量。
单缸圆锥破处理之后，再加上由第一台振动筛筛出来的细料，共同送到另一台振动筛进行筛分。

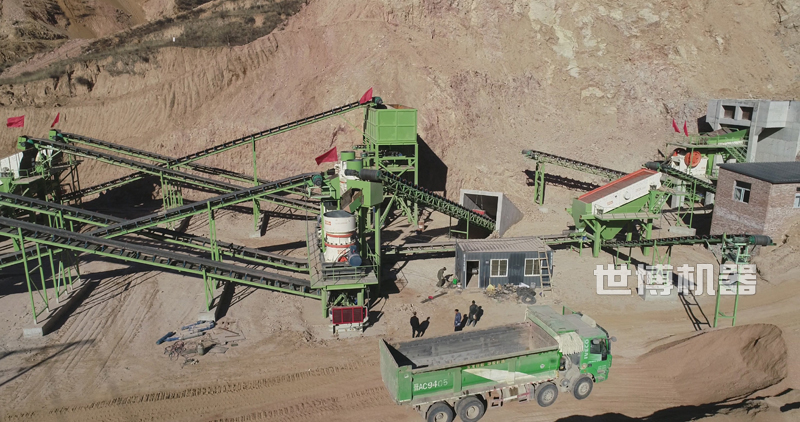

山西制砂生产线配置单缸圆锥破与制砂机
筛分之后被输送带送到，右边的两台振动筛底部，和筛分出来的物料混合之后，送到了制砂机进行制砂。
两台制砂机，一台用于石子整形，一台用于制砂。
两台单缸圆锥破，一台用于粗破，一台用于细破，我们可以从它的出料细度看出来。
单缸圆锥破细度可调，所以即可以同时并联使用，也可以一台粗破一台细破。
这条生产线，同时生产石子与其沙子。

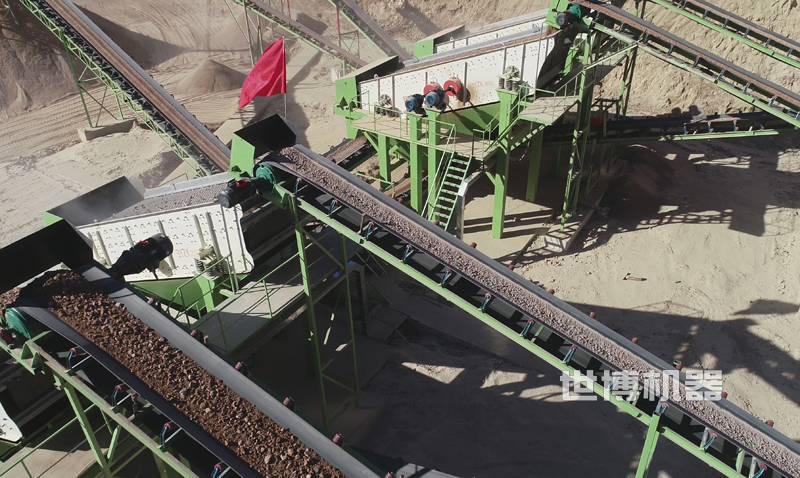

制砂生产线现场图
| 型号 | VSI-7611 | VSI-8518 | VSI-9526 | VSI-1140 | |
| 生产能力(t/h) | 瀑落与中心进料 | 120-180 | 200-260 | 300-380 | 450-520 |
| 全中心进料 | 60-90 | 100-130 | 150-190 | 225-260 | |
| 进料口尺寸 | 软料 | ≤35 | ≤40 | ≤45 | ≤50 |
| 硬料 | ≤30 | ≤35 | ≤40 | ≤45 | |
| 转速 | 1700-1890 | 1520-1690 | 1360-1510 | 1180-1310 | |
| 双电机功率(kw) | 110-150 | 180-220 | 264-320 | 400-440 | |
| 外形尺寸(mm) | 3700x2150x2100 | 4140x2280x2425 | 4560x2447x2778 | 5000X2700X3300 | |
| 重量(t) | 7.8 | 10.3 | 16 | 25.6 | |
| 电源 | 380V:50Hz | ||||
| 振动传感器 | 监测范围：0.1-20mm/s连续可调 | ||||
| 稀油润滑站 | 双油泵电动机功率 | 2×0.31kw | |||
| 安全保护 | 双油泵互补保证供油；无油流、无油液压自动停机；水冷降温；冬季电机加热启动D | ||||
| 外形尺寸(mm) | 820×520×1270 | ||||
| 油箱加热器功率(kw) | 2KW | ||||
制砂机型号参数表

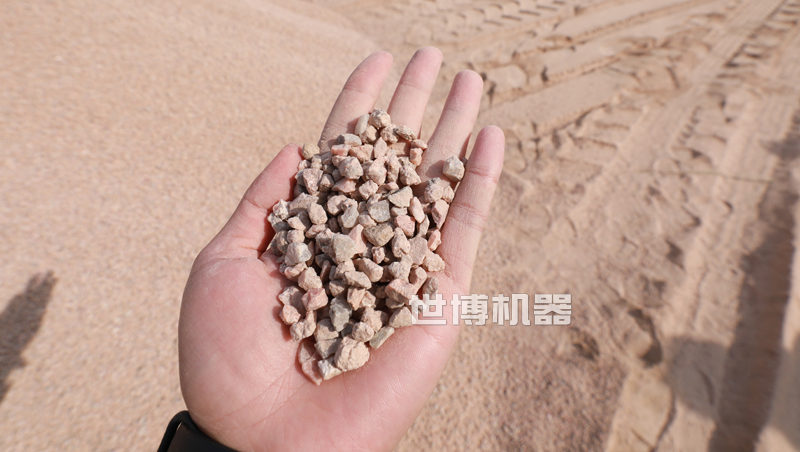

石子成品效果
世博机器位于河南郑州荥阳，您可以来厂参观，也可以先电话星空在线(中国)，我们先发点资料给您参考，我厂生产各种石料生产线设备及其相关设备，如，破碎机，制砂机，振动筛，输送带，洗砂机，磨粉机，每个分类都有几个到几十个型号，根据不同的生产线设计不同的产量，配置不同的型号。
如果您有兴趣，可先咨询我们客服人员，我们可为您免费设备一条生产线。
