碎石机是一系列破碎石头的机器，包括很多种类，每一个分类中又包括几个到几十个型号。我们今天介绍的两种是带传送带（也就是输送带或者皮带输送机）的移动式碎石机，下面我们就来看看这两种碎石机的详细情况吧。
履带式碎石机也叫履带式石料破碎站，它的外形如下图所示。它采用履带式的底盘，搭载的是反击式破碎机，这是一种特意为履带车设计的大口反击式破碎机，它可以用来粗破，细破，在这台车上安装有破碎机，输送带，筛分机，柴油机。

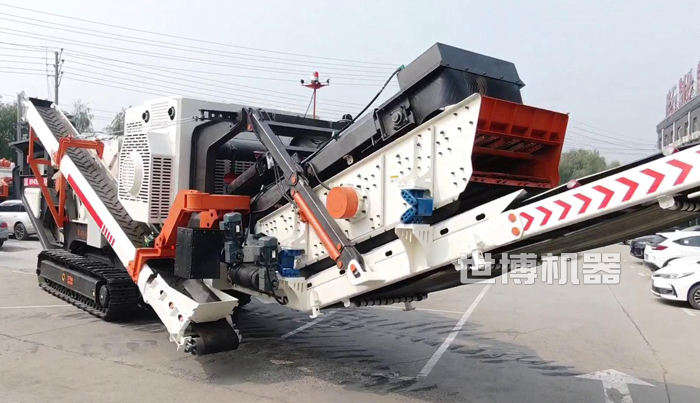

带传送带的碎石机履带式矿石机
履带式碎石机非常适合野外工作，它可以使用柴油机驱动提供动力，短距离行走，用摇控器就能让车移动。灵活方便，履带式破碎站所搭载的振动筛可以把破碎后的大块料筛出来，然后通过传送带把这些破碎不充分的物料返回破碎机再粉碎一次。筛出来的细料可以通过另一条输送带送到成品区，达到了一台破碎机粗破细破两种功能。

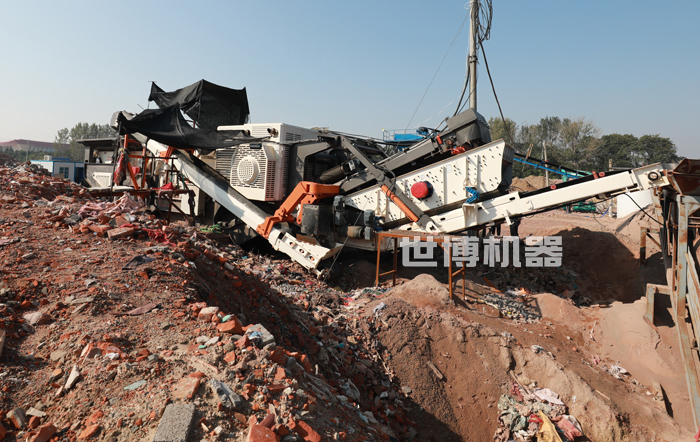

履带式碎石机破碎建筑垃圾工作现场
| 机型 | TC96 | TC106 | TC116 | TC120 |
| 给料机 | ||||
| 设备 | GZD9638 | ZSW1042 | GZD1142 | GZD1248 |
| 电机 | 5.5KW*2 | 7.5KW*2 | 7.5KW*2 | 7.5KW*2 |
| 驱动方式 | 电机驱动 | 电机驱动 | 电机驱动 | 电机驱动 |
| 破碎机 | ||||
| 设备 | SC96 | SC106 | SC116 | SC120 |
| 最大进料粒度 | 550mm | 650mm | 700mm | 800mm |
| 电机 | 90KW | 110KW | 132KW | 160KW |
| 驱动方式 | 电机驱动 | 电机驱动 | 电机驱动 | 电机驱动 |
| 车架 | ||||
| 液压履带底盘 | 35T | DL385V | DL385V | NS415E |
| 船型车架 | Q345B焊接 | Q345B焊接 | Q345B焊接 | Q345B焊接 |
| 主输送机 | ||||
| 堆料高度(mm) | B1000*12.9米 | B1000*12米 | B1000*12米 | B1000*12.9米 |
| 长x宽(mm) | 电机减速器驱动11KW | 电机减速器驱动11KW | 电机减速器驱动11KW | 电机减速器驱动15KW |
| 主皮带功率(kw) | EP300-B1000*5(6.0+1.5) | EP300-B1000*5(6.0+1.5) | EP300-B1000*5(6.0+1.5) | EP300-B1200*5(6.0+1.5) |
| 出土皮带机 | ||||
| 规格 | B650*6.8米 | B650*6.8米 | B650*6米 | B650*6.8米 |
| 驱动方式 | 电机减速器驱动4KW | 电机减速器驱动4KW | 电机减速器驱动4KW | 电机减速器驱动4KW |
| 环形聚酯帆布带 | EP200-B650*3(4.5+1.5) | EP200-B650*3(4.5+1.5) | EP200-B650*3(4.5+1.5) | EP200-B650*3(4.5+1.5) |
| 除铁器 | ||||
| 规格 | RCYQ-13 | RCYQ-13 | RCYQ-13 | RCYQ-13 |
| 驱动方式 | 电机减速器驱动3KW | 电机减速器驱动3KW | 电机减速器驱动3KW | 电机减速器驱动3KW |
| 动力系统 | ||||
| 发电机组 | 240KW发动机组 | 300KW发动机组 | 300KW发动机组 | 300KW发动机组 |
| 电气系统 | ||||
| 电气控制柜 | 颚破电机软启动，其他电机直接启动，主要电气元件施耐德 | 颚破电机软启动，其他电机直接启动，主要电气元件施耐德 | 颚破电机软启动，其他电机直接启动，主要电气元件施耐德 | 颚破电机软启动，其他电机直接启动，主要电气元件施耐德 |
| 液压系统 | ||||
| 料仓 | 液压自动折叠 | 液压自动折叠 | 液压自动折叠 | 液压自动折叠 |
| 皮带机折叠油缸 | 液压自动折叠 | 液压自动折叠 | 液压自动折叠 | 液压自动折叠 |
| 液压泵、阀、附件 | 负载敏感型，电液比例阀组 | 负载敏感型，电液比例阀组 | 负载敏感型，电液比例阀组 | 负载敏感型，电液比例阀组 |
履带式粗破移动破碎站，上表
| 机型 | TF150 | TF250反击破一体车 | TF250反击破标准车 |
| 给料机 | |||
| 设备 | GZD1038 | ZDG1228 | ZDG1228 |
| 振动电机 | 2x3.7KW | 5.5KW*2 | 5.5KW*2 |
| 电机驱动 | 电机驱动 | 电机驱动 | |
| 破碎机 | |||
| 设备 | LF150 | LF250 | LF250 |
| 最大进料粒度 | 400mm | 500mm | 500mm |
| 电机及驱动方式 | 160KW | 250KW | 250KW |
| 电机驱动 | 电机驱动 | 电机驱动 | |
| 车架 | |||
| 液压履带底盘 | NS415E | NS415E | NS415E |
| 船型车架 | Q345B焊接 | Q345B焊接 | Q345B焊接 |
| 主皮带机 | |||
| 规格 | B800*11米 | B1200*11米 | B1200*11米 |
| 电机减速器 | 11KW | 电机减速器驱动15KW | 电机减速器驱动15KW |
| 环形聚酯帆布带 | EP300-B1200*5(6.0+1.5) | EP300-B1200*5(6.0+1.5) | |
| 转运皮带机 | |||
| 规格 | B500*2米 | B500*2.4米 | B500*2.4米 |
| 电机减速器 | 4KW | 电机减速器驱动4KW | 电机减速器驱动4KW |
| 环形聚酯帆布带 | EP200-B500*3(4.5+1.5) | EP200-B500*3(4.5+1.5) | |
| 筛下皮带机 | |||
| 规格 | B1000*5米 | B1200*6.2米 | B1200*6.2米 |
| 电机减速器 | 5.5KW | 电机减速器驱动7.5KW | 电机减速器驱动7.5KW |
| 环形聚酯帆布带 | EP300-B1200*5(4.5+1.5) | EP300-B1200*5(4.5+1.5) | |
| 返料皮带机 | |||
| 规格 | B500*7.7米 | B500*9.3米 | B500*9.3米 |
| 驱动方式 | 5.5KW | 电机减速器驱动4KW | 电机减速器驱动4KW |
| 环形聚酯帆布带 | EP200-B500*3(4.5+1.5) | EP200-B500*3(4.5+1.5) | |
| 返料筛 | |||
| 规格 | 2YK1530 | YS1320 | GLS1630FA |
| 电机 | 11KW | 3.7KW*2 | 3KW*2 |
| 驱动方式 | 电动机 | 电机驱动 | ROST弹簧 |
| 除铁器 | |||
| 规格 | RCYQ-13 | RCYQ-13 | RCYQ-13 |
| 电机减速器 | 3KW | 电机减速器驱动3KW | 电机减速器驱动3KW |
| 动力系统 | |||
| 发电机组 | 320KW康明斯发电机组 | 500KW发电机组 | 500KW发电机组 |
| 电气系统 | 采用PLC智能控制系统，具有故障报警及故障记录查询功能，可视化工作流程，操作简单，屏显各类参数监控，发动机可根据负载情况自动调速。 | 反击破主电机变频启动，其他电机直接启动，主要电器元件施耐德 | 反击破主电机变频启动，其他电机直接启动，主要电器元件施耐德 |
| 液压系统 | 皮带机折叠油缸及反击破主机用油缸液压泵、阀、站及油管附件 | 开箱及出料间隙调整，侧出折叠及返料部拆卸，负载敏感型，电液比例阀行走阀组 | 开箱及出料间隙调整，侧出折叠及返料部拆卸，负载敏感型，电液比例阀行走阀组 |
履带式中碎和细碎移动破碎站，上表
| 机型 | TS1860 | TS2160 |
| 筛箱 | ||
| 外形(mm) | 1800x6000三层 | 2100x6000三层 |
| 进料粒度 | ≤200mm | ≤200mm |
| 筛孔尺寸 | 5-100mm | 5-100mm |
| 驱动方式 | 液压马达驱动 | 液压马达驱动 |
| 车架 | ||
| 液压履带底盘 | 40T | 40T |
| 船型车架 | Q345B焊接 | Q345B焊接 |
| 给料皮带机 | ||
| 规格 | B1000*11.8米 | B1000*11.8米 |
| 驱动方式 | 液压马达驱动 | 液压马达驱动 |
| 环形聚酯帆布带 | EP-200-B1000x4(4.5+1.5) | EP-200-B1000x4(4.5+1.5) |
| 一层料皮带机 | ||
| 规格 | B650*5.9米 | B650*5.9米 |
| 卸料高度 | 2.8米 | 2.8米 |
| 驱动方式 | 液压马达驱动 | 液压马达驱动 |
| 二层料皮带机 | ||
| 规格 | B650*7.5米 | B650*7.5米 |
| 卸料高度 | 3.5米 | 3.5米 |
| 驱动方式 | 液压马达驱动 | 液压马达驱动 |
| 三层料皮带机 | ||
| 规格 | B650*7.5米 | B650*7.5米 |
| 卸料高度 | 3.5米 | 3.5米 |
| 驱动方式 | 液压马达驱动 | 液压马达驱动 |
| 筛下皮带机 | ||
| 规格 | B1000*8.5米 | B1000*8.5米 |
| 卸料高度 | 3.6米 | 3.6米 |
| 驱动方式 | 液压马达驱动 | 液压马达驱动 |
| 动力系统 | ||
| 发电机+分动箱+泵 | 154KW发动机 | 154KW发动机 |
| 电气系统 | ||
| 电控柜 | 发动机运行参数监控、履带行走、各皮带机可以运行远端遥控，主要电器元件施耐德 | 发动机运行参数监控、履带行走、各皮带机可以运行远端遥控，主要电器元件施耐德 |
| 液压系统 | ||
| 各类油缸 | 皮带机折叠、振动筛升降 | 皮带机折叠、振动筛升降 |
| 液压泵、阀、附件 | 负载敏感型、电液比例阀组 | 负载敏感型、电液比例阀组 |
履带式筛分移动破碎站，上表
除了上面我们介绍的履带式破碎站，我们世博机器还生产另一种价格更低的轮胎式破碎站，这种破碎带也自带传送带，在下图我们就可以看到。轮胎式的破碎站比履带式的更大，更长，可以搭载的设备种类也更多。它的车身可以加的更长。
可以搭载颚破，反击破，圆锥破，振动筛，给料机，输送带，重锤破等等，可以组成三组合，四组合移动破碎生产线。
不过，轮胎式的破碎站就像一台拖车一样，在移动的时候要用外部车头拉走，不会像履带站那样可以直接开走。所以我们叫它半移动式破碎站或者半挂车式移动破碎站。

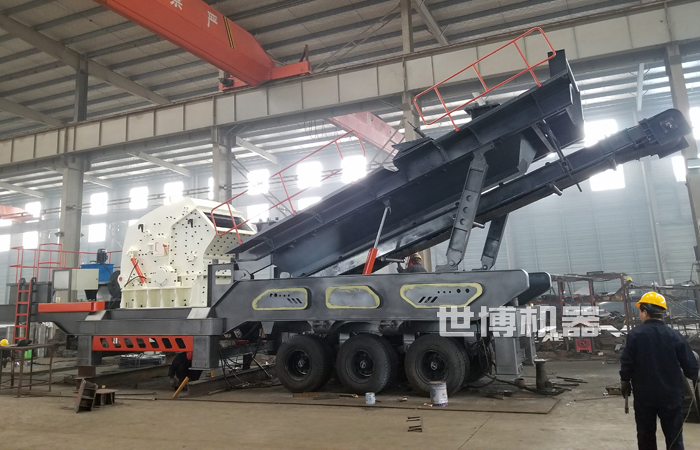

带传送带的轮胎式反击破筛分站

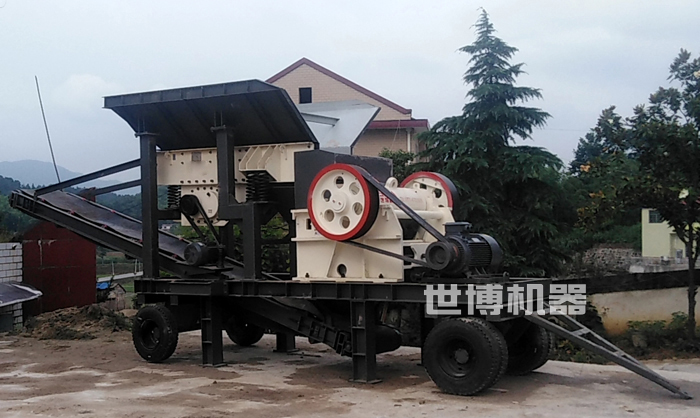

简易式半移动破碎车，价格实惠的半移动破碎车
| 型号 | 设备配置 | 可调节排料口(mm) | 产量(t/h) | 外形尺寸(mm) |
| SL15L | ZSW3896+LF150 | 40-100 | 100-200 | 13050x2950x3100 |
| SL25L | ZSW4211+LF250 | 50-120 | 200-400 | 12750x3000x3700 |
| SL35L | ZSW4213+LF350 | 50-200 | 300-500 | 14360x3000x3800 |
| SE69L | ZSW3896+PE69 | 60-125 | 100-180 | 12500x2950x3000 |
| SC96L | ZSW3896+SC96 | 60-175 | 120-455 | 13500x3400x2800 |
| SC106L | ZSW4211+SC106 | 70-200 | 155-580 | 14400x3600x3000 |
| SC110L | ZSW1349+SC110 | 70-250 | 190-625 | 18470x6840x4700 |
粗碎移动破碎站 如上表
| 标准机型 | 配套设备 | 配套设备 | 外型尺寸(mm) | ||
| 型号 | 进料粒度(mm) | 处理能力(t/h) | |||
| S-CS75 | 3YZK1848 | CS75 | ≤60 | 59-163 | 12600×2800×4400 |
| S-CS110 | 3YZK1860 | CS110 | ≤78 | 100-200 | 13800×3000×4400 |
| S-CS160 | 3YZK2160 | CS160 | ≤88 | 132-253 | 13800×3000×4400 |
| S-CS220 | 3YZK2160 | CS220 | ≤230 | 215-330 | 14500×3000×4500 |
| S-Q300 | 3YZK1848 | SQ300 | ≤60 | 105-205 | 12600×2800×4400 |
| S-Q400 | 3YZK1860 | SQ400 | ≤230 | 235-575 | 13800×3000×4400 |
| S-Q500 | 3YZK2160 | SQ500 | ≤240 | 304-640 | 14500x3000x4600 |
| S-H420 | 3YZK1848 | SH420 | ≤240 | 85-170 | 12600×2900×4400 |
| S-H430 | 3YZK1860 | SH430 | ≤360 | 120-345 | 13800×3000×4500 |
| S-H440 | 3YZK2160 | SH450 | ≤450 | 255-605 | 14800×3200×4600 |
| S-HP100 | 3YZK1860 | SHP100 | ≤40 | 75-140 | 13800×2900×4300 |
| S-HP200 | 3YZK2160 | SHP200 | ≤85 | 145-250 | 14200×3000×4500 |
| S-HP300 | 3YZK2160 | SHP300 | ≤230 | 220-440 | 16500×3200×4600 |
| S-PF1214 | 3YZK1860 | PF1214 | ≤300 | 100-200 | 14500×2900×4500 |
| S-PF1315 | 3YZK2160 | PF1315 | ≤350 | 130-280 | 15200×3000×4500 |
| S-PF1320 | 3YZK2460 | PF1320 | ≤500 | 180-400 | 15200×3000×4500 |
| S-S1860 | 3YZK1860 | ≤400 | 65-586 | 10500×2700×4200 | |
| S-S2160 | 3YZK2160 | ≤400 | 81-720 | 10500×3000×4500 | |
| S-S2460 | 3YZK2460 | ≤400 | 100-810 | 10500×3200×4500 | |
中细碎筛分移动站 如上表
以上就是世博机器为您介绍的带传送带的碎石机和碎石站，除此之外我们还有独立式的固定式的破碎机供您选择，我公司有完善的工厂生产车间，有完善的销售团队，有完善的售后服务团队，有指导安装团队，可为您从销售到安装到培训使用全部流程。如果您需要一台这样的设备，或者您对碎石机有兴趣，请电话星空在线(中国)，如果您不方便用电话，也可以直接留言预约，我们将按你交待的时间，给您回电话。
